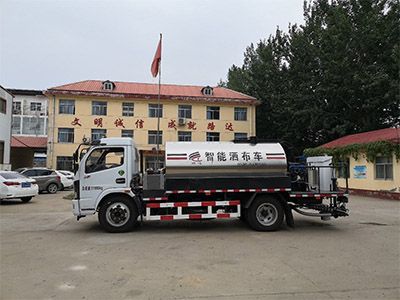

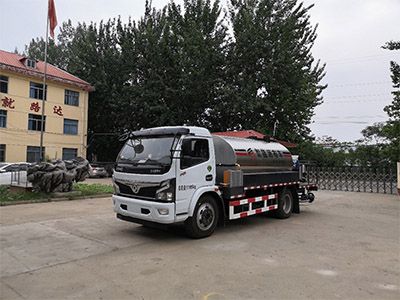

瀝青灑布車產品特色
該智能型瀝青灑布車是一種專業灑布乳化瀝青、稀釋瀝青、熱瀝青智能化高科技產品。該產品操作簡便,在吸收國內外同類產品各項技術的基礎上,增加了確保施工質量的技術含量和突出改善施工條件、施工環境的人性化設計。
本設備的噴灑過程可適時全程控制,灑布精度高,灑布量均勻,操作維護簡便,整機技術性能達到國際先進水平。
一、產品主要特點
● 驅動系統
本設備采用知名品牌液壓泵和馬達,實現瀝青的大范圍灑布。
● 保溫瀝青罐
瀝青罐內采用厚鋼板,罐內設置隔板, 加強了罐體的強度。不銹鋼板罐體外蒙皮及罐體兩側的工具箱,美觀實用、易清潔、不易銹蝕。罐內導熱油加熱管道U型分布,加熱效率高。
● 導熱油循環加熱系統
導熱油泵實現吸油、壓油,使導熱油循環;導熱油過濾器過濾管道內介質中的雜質,防止雜質被油泵吸入而損壞,起保護油泵的作用,安全性能好。
● 燃燒器
優勢:采用意大利利雅路燃燒器,柴油燃燒加熱,采用帶專用導熱油的燃燒室間接加熱,決不會燒焦瀝青,溫度可隨時監控。
● 瀝青循環噴灑系統
采用國內知名品牌瀝青泵
采用電控氣動蝶閥:從施工準備時到開始施工噴灑可在駕駛內一人控制,無需操作人員去車后平臺手工開關蝶閥。
噴灑桿結構設計先進:噴灑桿內部結構確保了每個噴嘴受到導熱油循環加熱,無死角。且內部壓力均勻,灑布質量高。
噴嘴獨立受控:每個噴嘴均可以實現單獨控制,并能任意組合,隨機調節灑布寬度,噴嘴實現三重疊噴灑,保證了橫向?yàn)⒉嫉木鶆蚨?/span>。
● 智能化控制系統
設計先進、面向用戶:
◆利用觸摸屏進行自動控制的操作,控制界面流程清晰、畫面美觀可靠,人機界面友好。雙控制方式可實現自動控制和手動控制,而且操作方便,控制靈活。
◆根據噴灑量和作業寬度的需要,通過工業計算機可以對行列式噴嘴進行任何形式的組合;
◆手動/自動控制方式均可以實現對每個噴嘴的單獨控制,從而隨機調節灑布寬度;
◆瀝青的灑布控制既可以在駕駛室內完成,也可以在車尾的操作平臺上進行控制;
◆工業計算機可根據輸入的工作參數和雷達測速儀反饋的數據自動控制噴灑量;
◆工業計算機可根據情況的變化,修正各個參數,從而準確地控制瀝青泵的排量,使灑布量誤差控制在±1.5%以內;
自動化程度高
駕駛員在駕駛室即可準確、便捷地完成灑布車的下列操作:
◆各種灑布參數的設置及顯示;
◆操控導熱油加熱系統及瀝青管路的加熱與循環;
◆控制噴灑開始與結束,視路況的變化可控制噴灑過程中噴嘴的增減及多種開啟組合方式,并可通過后控制臺操作按鈕實現噴灑桿的高度調整和偏轉調整。后控制臺的操作面板同樣可以監控加熱系統和瀝青循環,可以控制噴灑的開始與結束,為使用者提供了工作的方便性及靈活性。
自動調節瀝青流量:控制系統依照預設的灑布參數,自動檢測灑布車當前車速,自動調整瀝青流量,以保證灑布量不受車速變化的影響。
● 氣路及清洗系統
噴灑結束后,采用高壓空氣將管路及噴灑桿內的殘留瀝青壓回瀝青罐,再對噴嘴進行吹掃。另設有柴油儲存罐,可加入適量柴油,在瀝青種類更換時可以對管路進行清洗,并可結合高壓空氣更徹底的清空殘留瀝青。整個清洗過程簡單方便,經濟可靠,又不污染環境。
外形尺寸(L×W×H) | 7280×2360×2600 |
總質量 | 11995 |
額定載質量 | 5530 |
整備質量 | 6270 |
瀝青罐容積(m3) | 6.0 |
軸距 | 3800 |
發動機排量/功率(ml/kw) | |
噴灑量(kg/㎡) | |
傳動系統 | 液壓 |
瀝青泵保溫方式 | 導熱油 |
清洗方式 | 高壓氣+柴油 |
瀝青加熱方式 | 進口柴油燃燒器 |
噴灑介質 | 熱瀝青、稀釋瀝青、乳化瀝青等 |
灑布精度 | ±1.5% |
排放標準 | 國VI |
