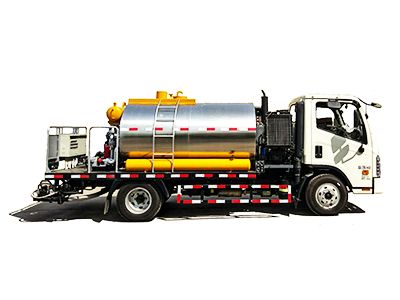

瀝青灑布車
該在吸收國內外同類產品先進技術的基礎上,立足于適用多種工況環境及單人操作的設計思想,選用國內知名品牌元件及優 質部件、機械結構強度合理、突出提高施工操作的自動化程度。生產制造工藝技術規范,并嚴格執行ISO9001進行質量管理和控制。
本設備的噴灑過程可適時全程控制,灑布精度高,灑布量均勻,操作維護簡便,整機技術性能達到國際先進水平。
外形尺寸( L x W x H) | 6380×2100×2620 |
總質量 | 7360 |
額定質量 | 1765 |
整備質量 | 5400 |
瀝青罐容積(L) | 3000/5000 |
軸距 | 3360 |
排放標準 | 國V |
發動機排量/功率(ml/kw) | 2545/85 (3000/91) |
噴灑介質 | 熱瀝青、稀釋瀝青、乳化瀝青等 |
噴灑寬度 | 200—4000或6000 |
噴 灑 量( kg/m2) | 0.2—3.0 |
傳動系統 | 液壓 |
瀝青泵保溫方式 | 導熱油 |
清洗方式 | 高壓氣+柴油 |
瀝青加熱方式 | 進口柴油燃燒器 |
灑布精度 | ±1.5% |
瀝青灑布車
瀝青灑布車優勢特點
●驅動系統
本設備采用單獨柴油機驅動液壓泵和馬達,實現瀝青的大范圍灑布,驅動系統和行走系統互不干擾,灑布精度更高。
●保溫瀝青罐
瀝青罐內采用厚鋼板,罐內設置隔板, 加強了罐體的強度,當灑布車在坡道滿載行駛時,減少了瀝青對罐體前后端面的沖擊。罐體具有加厚的隔熱保溫層,使罐內瀝青在運輸和加熱過程中保溫效果顯著。
●導熱油循環加熱系統
導熱油泵實現吸油、壓油,使導熱油循環;導熱油過濾器過濾管道內介質中的雜質,防止雜質被油泵吸入而損壞,起保護油泵的作用;常壓系統系統結構簡單,功能就是給管道內自動補導熱油。通過膨脹罐的透氣口,將導熱油系統與外界溝通,安全性能好。
●燃燒器
采用意大利利雅路燃燒器,柴油燃燒加熱,采用帶專用導熱油的燃燒室間接加熱,決不會燒焦瀝青,溫度可隨時監控。
●采用國內知名品牌瀝青泵
該設備采用了國產知名品牌齒輪泵,帶導熱油加熱套,可泵送普通熱瀝青、乳化瀝青等多種材料。該瀝青泵與一般齒輪瀝青泵相比,具有進出口管徑小、重量輕、轉速高、傳動穩、噪音低、壽命長、使用功率小而流量大等優點,提高了灑布車對粘稠瀝青的適宜性及研磨性。其較大優點是轉速范圍大,精度高,從而提高了灑布精度。
與國內為同類設備的技術優越性
●控制微機化,顯示器可顯示必要的動態參數如車速,瀝青泵流量、轉速等,以便司機隨時了解設備運行情況。
●罐體容積大,可滿足高速公路施工的需要以減少施工中瀝青灑布車回庫趟數,提高工作效率。灑布寬度0m至6m之間隨意可調。噴嘴獨立或分組控制,在灑布寬度范圍內,實際灑布寬度在現場可以隨時設定。噴嘴布置獨特,可以實現三重疊灑布,保證噴灑量更均勻。
●路達瀝青灑布車的罐體的保溫層和內部導熱油加熱盤管都經過嚴格計算,能滿足施工過程中的瀝青加熱和保溫。瀝青升溫應達到10℃/小時以上,瀝青平均溫降應低于1℃/小時以下。
●對瀝青噴灑桿的旋轉部位做了合理設計,保證了噴灑桿的自如旋;整車的安全性和易操作性等都做了優化設計。
