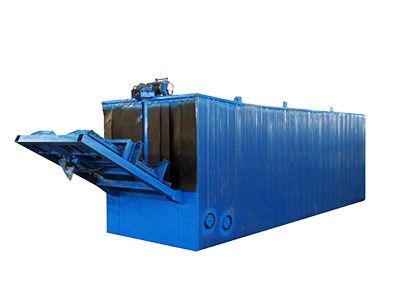

DLT系列瀝青脫桶裝置主要由脫桶箱體、起吊機構、氣動推進器及電器控制系統等部分組成。箱體分上下兩室,上室為桶裝瀝青熔化室,四周均布有加熱盤管,加熱管與瀝青桶主要以輻射方式換熱,達到瀝青脫桶的目的,數條導軌,為瀝青桶進入的軌道。下室主要是將桶中脫出的瀝青繼續加熱,使溫度達到吸泵溫度( 130 ℃),然后由瀝青泵泵入高溫罐,如果延長加熱時間可獲得更高的溫度。起吊機構采用懸臂結構,通過電動葫蘆將瀝青桶提起,再橫向移動將瀝青桶放在導軌上,然后由氣動推進器將桶推入上室,與此同時,后端出口處頂出一只空桶。瀝青桶入口處平臺上還設有油槽,防止滴落的瀝青外流。
該裝置進出口門采用彈簧自動關閉機構,瀝青桶推入或推出后門可自動關閉,減少熱量損失。瀝青出口處設有溫度表,可觀察瀝青出口溫度。電器控制系統可控制氣缸電磁換向閥換向,實現氣缸進退。
型號 | DLT-5000 | DLT-8000 |
生產能力 | 5-6t/h | 7-10t/h |
瀝青箱容量 | 16m3 | 24m3 |
液壓缸行程 | 1300mm | 1300mm |
液壓推進器 | 7500kg | 7500kg |
出油溫度 | 130-160℃ | 130-160℃ |
裝機容量 | 42KW | 48KW |
桶數 | 30 | 45 |
外形尺寸 | 11.5×2.3×2.6 | 12×3.2×2.8 |
主要性能特點
● 環保性好:封閉式結構,無 污染。
● 瀝青脫桶十分干凈,自動清渣,不會造成瀝青掛桶浪費和環染環境。
● 適應性強:適用進口、國產各種桶型,且瀝青桶變形也不會影響生產。
● 脫水性好:利用大排量瀝青泵進行內循環、攪動,水蒸氣溢出,被引風機吸走排入大氣,實現負壓脫水。
● 搬遷方便:整機采用大部件組裝,搬遷方便,組裝迅速。
