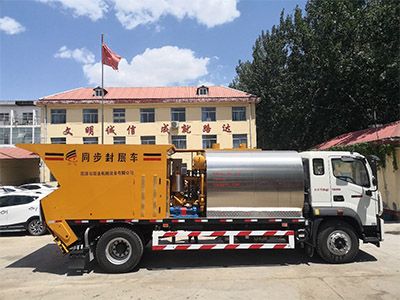

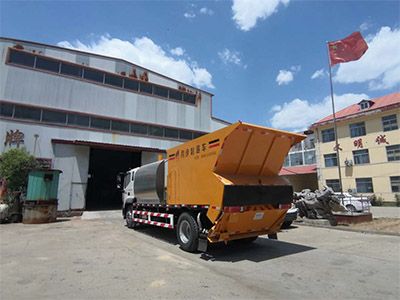

瀝青碎石同步封層車是由我公司自行研制開發設計,具有自主知識產權的同步碎石封層機,不需料斗舉升就可實現石屑撒布施工,方便橋梁、涵洞的施工,設備操作工序得到簡化,操作簡單,整機技術性已達到世界先進水平。
同步灑布瀝青和石料使瀝青結合料和碎石之間在比較短的時間內有比較充分的表面接觸,達到其比較大限度的粘結性,從而形成保護原有路面的瀝青碎石磨耗層,具有防水、防滑、耐磨耗和抗裂等性能,廣泛應用在瀝青路面施工領域。如高等級公路路面的上封層和下封層、低等級公路的面層施工;也可以用于路面的預防性養護或修復等等,具有很高的性價比??蓢姙⑵胀r青、乳化瀝青、橡膠瀝青等。
同步碎石機分五大部分:主車、瀝青灑布部分、石屑撒布部分、操作系統、動力系統。
。
技術參數
外形尺寸( L x W x H) | 8890x2500x3100 |
總質量 | 18000 |
額定載質量 | 6920,6855 |
整備質量 | 10950 |
瀝青罐容積(m3) | 6.4 |
料倉容積(m3) | 6 |
基本灑布寬度 | 200-3500 |
灑布寬度 | 3500 |
碎石撒布寬度 | 3500 |
碎石灑布量(kg/?) | 3-20 |
排放標準 | 國VI |
產品特色:
●人性化設計
料倉及車尾安裝有攝像,實時監控料倉石料的剩余及石料的撒布情況。
●高性能發電機
發電機使用大功率柴油發電機組,啟動方便。高品質無刷型發電機,為整車提供穩定動力源,充分的保證了日常施工中的工作效率。工作穩定可靠。
●智能控制顯示器
德國西門子PLC控制系統:采用德國西門子PLC和臺灣威綸通觸摸屏相結合自動控制瀝青和石料的撒布與停止,并實時控制顯示當前工作狀態下的各種工作參數。灑布量完美實現瀝青噴灑三重疊,均勻度好;
●大容量瀝青罐
內裝u型燃燒室及加熱盤管,可使罐內瀝青加熱迅速,保溫持久。工作平臺和梯子,防護欄。外罩不銹鋼包皮,夾層為100 mm厚礦棉保溫。
●導熱油系統
采用雙U型導熱油爐,2臺進口燃燒器加熱,溫度可按需調整,決不會燒焦瀝青。該款同步車設計比同類產品使用更少的導熱油,進一步提高加熱速度,降低更換成本。 盤管作用使導熱油通過管道從導熱油爐出口到進口實現循環。對罐內瀝青及瀝青管道內瀝青進行60~210℃的加熱;
●燃燒器
優勢:2臺意大利利雅路燃燒器,柴油燃燒加熱,采用帶專用導熱油的燃燒室間接加熱,決不會燒焦瀝青,溫度可隨時監控。
●灑布桿
上限瀝青灑布寬度為3000/3500mm,噴嘴采用氣缸式自動噴嘴,可以單獨控制每個噴嘴的啟閉,可根據實際施工需求任意調節灑布寬度。
噴灑桿內部安裝有導熱油加熱管確保了每個噴嘴受到導熱油循環加熱,無死角。且內部壓力均勻,灑布質量高。
●瀝青泵
采用國內知名品牌威肯特尚貴高粘度齒輪泵,自帶夾套,導熱油加溫,大功率電機驅動,原裝進口傳感器檢測瀝青泵轉速,適應車速,實時控制。
該瀝青泵與一般齒輪瀝青泵相比,具有進出口管徑小、重量輕、轉速高、傳動穩、噪音低、壽命長、使用功率小 而流量大等優點,提高了封層車對粘稠瀝青的適宜性及研磨性。其優點精度高,從而提高了灑布精度。
●石屑撒布部分
由撒布器大架、料門組件、滾筒組件和布料器組成。石料利用自由重力從傾斜35°的料斗上滑落(可以在橋梁隧道內施工作業),經過料門到達滾筒,轉動的滾筒將石料均勻的甩出去,落到布料器上,通過布料器上的分料板均勻地散到撒料板上,然后通過自由落體運動著地,實現石料的撒布。
●操作系統
1)實現噴頭架的上升下降;
2)可以在顯示器上時刻監視撒布量;
3)采用進口測速傳感器準確檢測車速、瀝青泵轉速、確保灑布量。
4)瀝青噴嘴和料門一對一控制;
5)準確控制碎石撒布量,碎石灑布徑5-25mm。
6)解決瀝青噴灑兩邊單層無重疊問題。
●氣路及清洗系統
噴灑結束后,采用高壓空氣將管路及噴灑桿內的殘留瀝青進行吹掃。另設有柴油加注口,可加入適量柴油,在瀝青種類更換時可以對管路進行清洗,并可結合高壓空氣更徹底的清空殘留瀝青。整個清洗過程簡單方便,經濟可靠,又不污染環境。
●設備優點
◆ 降低了施工勞動強度,減少了預算投入,節約了人力資源,提高工作效率、工作質量;
◆ 整機運行穩定,撒布均勻,實現了零起步噴灑??勺杂烧{(diào)節灑瀝青和撒石料寬度;
◆ 良好的保溫層,保溫性能指數≤20℃/8h,且防腐耐用;
◆ 設備均采用加工準確度高噴嘴,使每個噴嘴噴灑一致性和噴灑效果得到充分保證;
◆ 整機經過多次的工程施工改進,性能可靠,操作維護方便;
◆整機適應性強,即可適用于高速公路施工,也可適用于縣、鄉公路、市內及小區道路施工;
